مشخصات کنتاکت کمکی کلید اتوماتیک فیکس اشنایدر 1NO+1NC سری EZC100

کنتاکت کمکی یکی از لوازم جانبی کلید اتوماتیک غیر قابل تنظیم است. کنتاکت کمکی که با نام کنتاکت کنترلی و کنتاکت تکمیلی هم شناخته می شود، به صورت مکانیکی عمل می کند. کاربرد کنتاکت کمکی، کنترل کنتاکتور، رله، کلید اتوماتیک فیکس و کلید اتوماتیک قابل تنظیم، از راه دور است. انواع کنتاکت کمکی به این صورت است:

1. OF: این کنتاکت دو وضعیت روشن (ON) و خاموش (OFF) را نشان می دهد.
2. SD: این کنتاکت نشانگر قطع است و علت قطع کلید را نشان می دهد که معمولا به خاطر باز کردن کلید اتوماتیک فیکس وقتی در حالت ON است، وقوع اتصال کوتاه و … است.
3. SDE: این کنتاکت نشانگر خطا است و از بین سه دلیل؛ خطای زمین، اضافه بار و اتصال کوتاه، دلیل عمل کردن کلید اتوماتیک غیر قابل تنظیم را تشخیص می دهد.
4. SVD: این کنتاکت در هنگام خطای زمین، تشخیص می دهد کلید عمل کرده است.

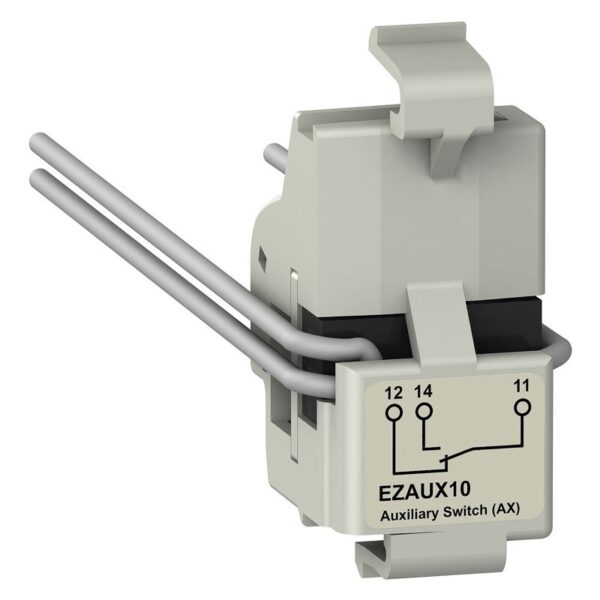

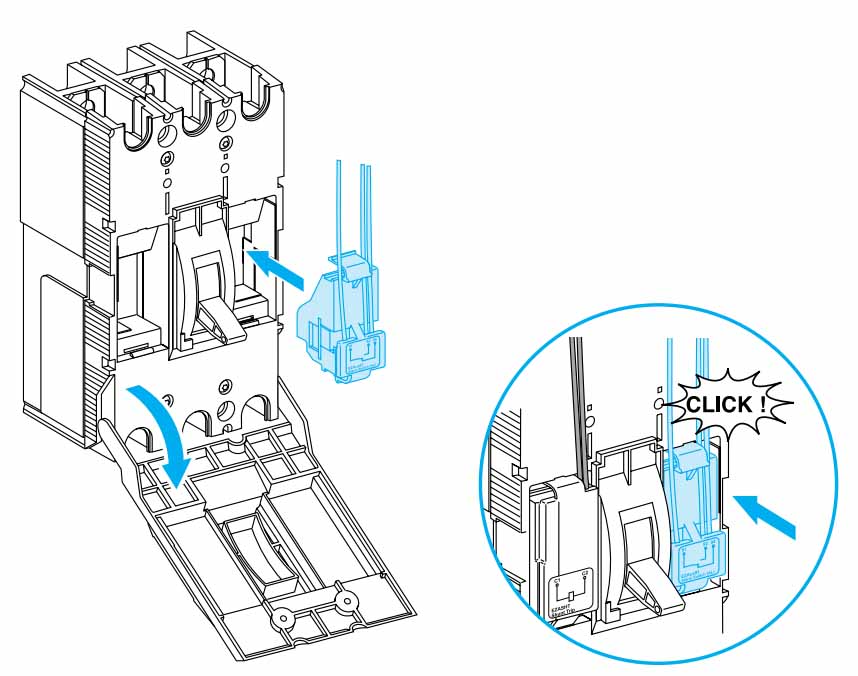

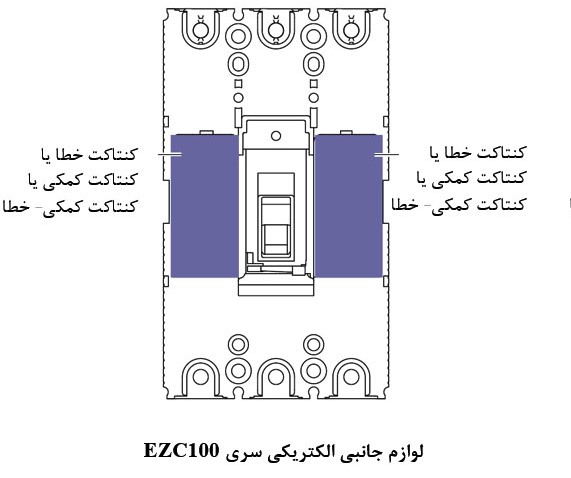

کد فنی EZAUX10، کنتاکت کمکی کلید اتوماتیک غیر قابل تنظیم سری EZC100 اشنایدر است. این کنتاکت برای نشان دادن وضعیت کلید استفاده می شود و دو حالت ON و OFF دارد، بنابراین نوع آن OF است. کنتاکت های OF، یک Normally closed (NC) و یک Normally opended (NO) دارند و از این طریق متوجه تغییر وضعیت کلید اتوماتیک فیکس شده و سیگنالی را برای تجهیزات بیرونی می فرستند تا اپراتور متوجه تغییر حالت کلید شود. NO در حالت عادی باز است و هیچ جریانی را عبور نمی دهد اما به محض اعمال تحریک مسیر را بسته و جریان را عبور می دهد. در مورد NC هم به همین صورت است اما در حالت عادی بسته است و جریان عبور می کند و با اعمال تحریک مدار باز می شود. بعد از ریست کنتاکت کمکی وضعیت به حالت قبل از تحریک نشده بر می گردد. برای اطمینان از عملکرد کنتاکت کمکی سری ایزی پکت اشنایدر، حداقل بار باید 10 میلی آمپر در 24 ولت باشد. در شکل های زیر محل نصب کنتاکت کمکی سری EZC100 آورده شده است.

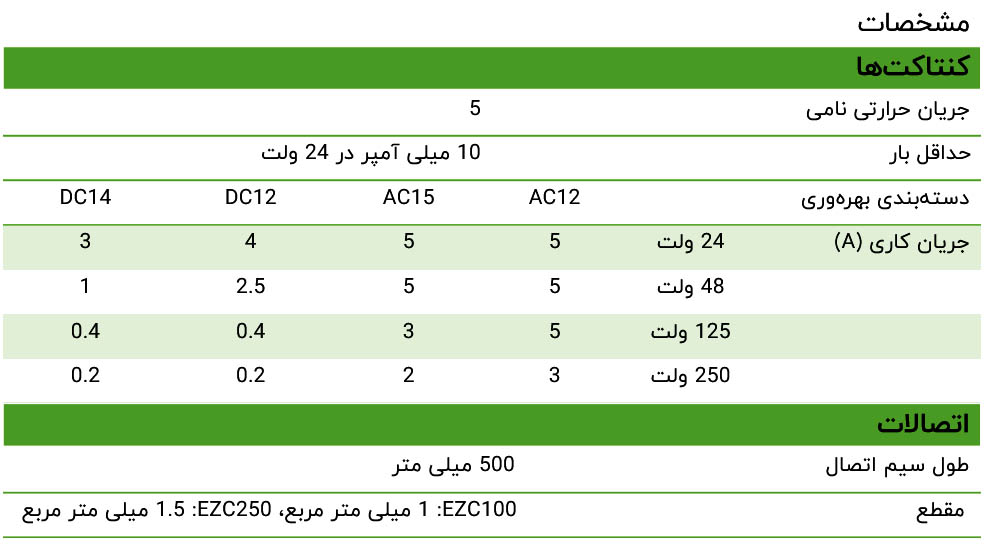

مشخصات کنتاکت کمکی کلید Easypact در شکل زیر قابل مشاهده است.
