مشخصات کنتاکت کمکی کلید اتوماتیک فیکس اشنایدر 1NO+1NCسری EZC250

برای نشان دادن وضعیت کلید از راه دور، از کنتاکت کمکی استفاده می شود. عملکرد کنتاکت کمکی که با نام کنتاکت تکمیلی یا کنتاکت کنترلی هم شناخته می شود، مکانیکی است. انواع کنتاکت کمکی اشنایدر به 4 دسته تقسیم می شود:

1. OF: این نوع کنتاکت، تنها دو وضعیت خاموش (OFF) و روشن (ON) را نشان می دهد.
2. SVD: اگر کلید اتوماتیک به علت خطای زمین، قطع شود، این کلید فعال می شود.
3. SDE: این نوع کنتاکت، نشان گر خطا است و در صورت اضافه بار، خطای زمین و وقوع اتصال کوتاه فعال می شود.
4. SD: این کنتاکت، نشان گر قطع است و هنگام قطع شدن کلید فعال می شود.

کد فنی EZEAX، کنتاکت کمکی کلید اتوماتیک فیکس است:

1. این کنتاکت از نوع OF است. مدل OF، یک (NC)  Normally Closed و یک Normally Opened (NO) دارد که اگر کلید تغییر وضعیت دهد، این کنتاکت تحریک شده و تغییر حالت می دهد. مثلا اگر NC باشد، اتصال بسته است و جریان عبور می کند، اما با تغییر وضعیت کلید، کنتاکت هم همزمان تغییر وضعیت داده و به حالت NO که اتصال باز است و جریان عبور نمی کند، می رود. اگر کنتاکت در حالت عادی NO باشد، به علت باز بودن اتصال، جریانی عبور نمی کند، اما با تغییر وضعیت کلید، به حالت NC می رود و با بستن اتصال، جریان را عبور می دهد. کنتاکت کمکی نوع OF، از طریق این تغییر حالت دادن کنتاکت، سیگنالی را برای تجهیزات بیرونی می فرستد و اپراتور را از تغییر وضعیت دادن کلید آگاه می کند. این دو کنتاکت در حالت تحریک شده ی خود باقی می مانند و تنها با ریست شدن کلید به حالت تحریک نشده ی خود بر می گردند.
2. این کنتاکت برای کلید اتوماتیک غیر قابل تنظیم سری EZC250 مورد استفاده قرار می گیرند.

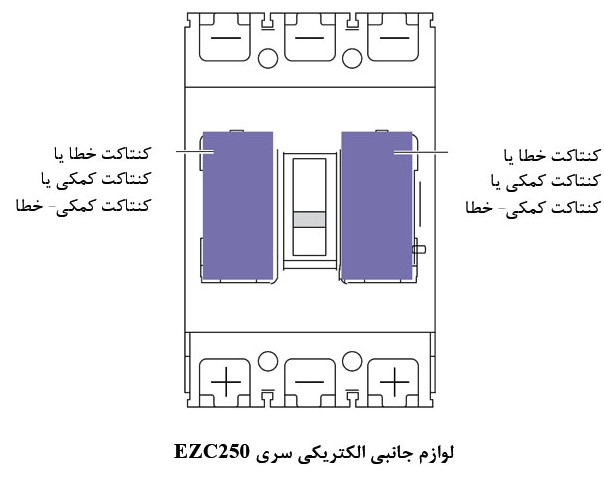

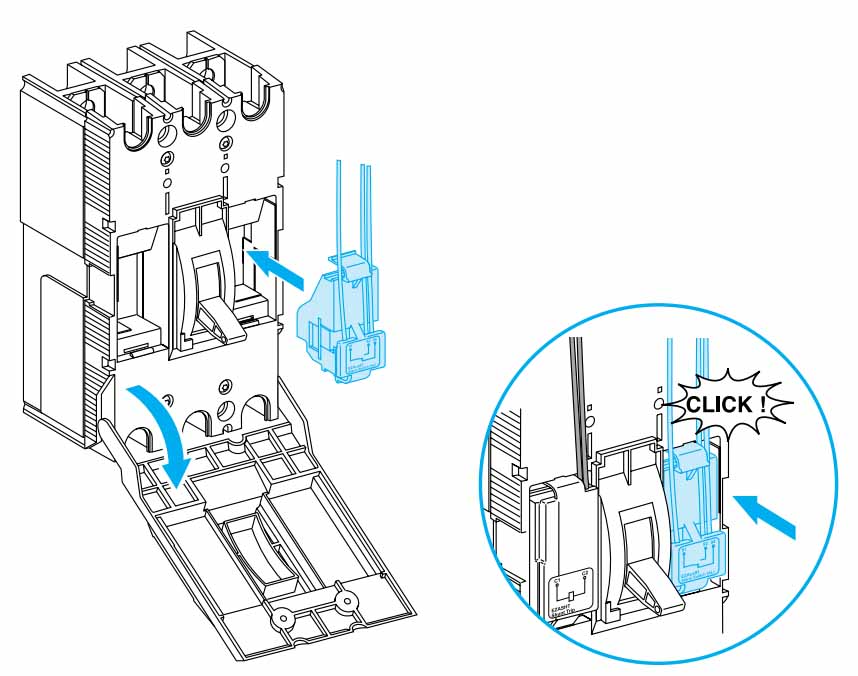

محل نصب کنتاکت کمکی سری EZC250 در شکل های زیر قابل مشاهده است.

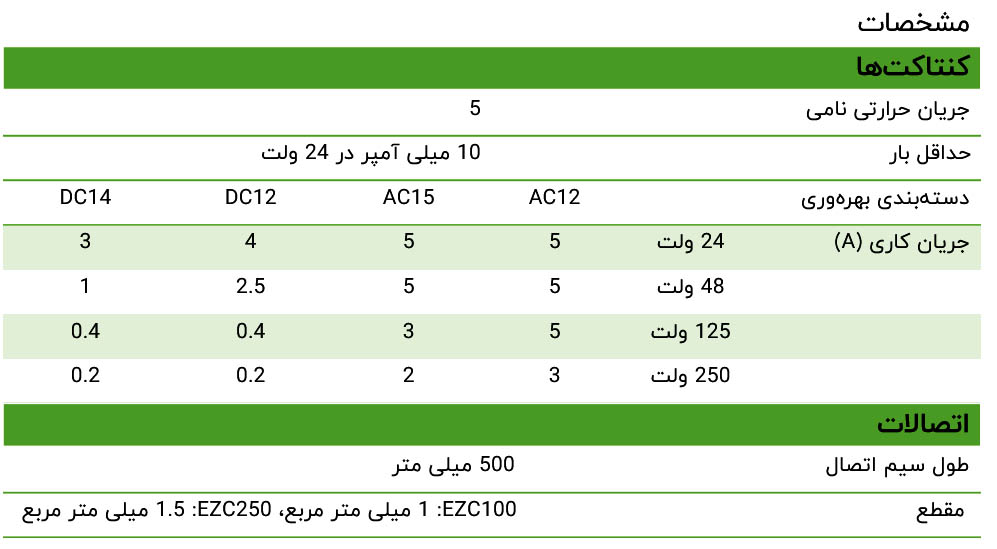

در شکل زیر مشخصات کنتاکت کمکی کلید Easypact آورده شده است.
