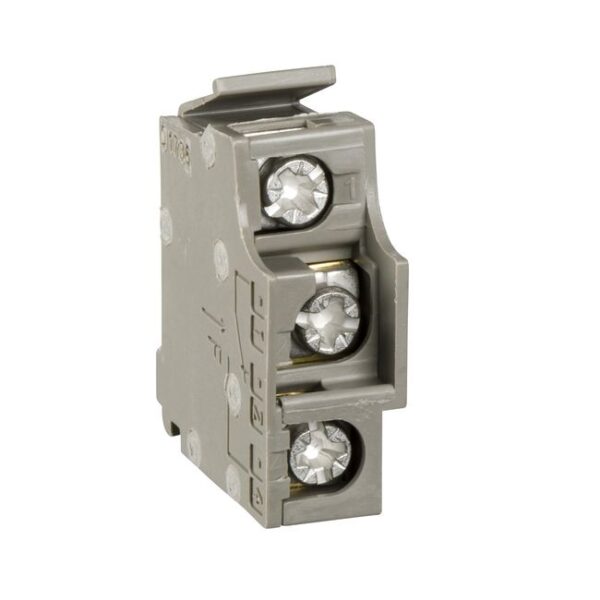

کنتاکت کمکی OF ،SD ،SDE ،SDV برای کلید اتوماتیک NSX و NS با کد فنی 29450 تولید می‌شود. این تجهیز دارای کنتاکت کمکی 1NO/NC است. حداقل بار این کنتاکت کمکی 100 میلی آمپر در 24 ولت است. کنتاکتهای CHANGEOVER برای اطلاع از راه دور وضعیت کلید اتوماتیک استفاده می‌شود که با استاندارد بین المللی ICE60947 سازگار است. همه کلیدهای اتوماتیک کمپکت اشنایدر در سری های NSX 100/160/259/400/630 در داخل خود دارای محلی جهت نصب تجهیزات کمکی هستند. این تجهیزات شامل موارد زیر است:
OF (OFF/ON): وضعیت کنتاکتهای کلید اتوماتیک را نشان می‌دهد.
SD (نشانگر قطع): مشخص می‌کند که کلید اتوماتیک به یکی از دلایل زیر قطع شده است:
SVD (نشانگر خطای نشتی زمین): مشخص می‌کند که کلید اتوماتیک به دلیل خطای زمین عمل کرده است.
CAM : وضعیت دسته گردان را مشخص می‌کند.
CE/CD : وضعیت قطع/ وصل کلیدهای کشویی (نشان دهنده وضعیت کلید داخل کشو)،
SED (نشانگر خطا): مشخص می‌کند که کلید اتوماتیک به یکی از دلایل زیر عمل کرده:
وقتی کلید اتوماتیک ریست می شود به حالت تحریک نشده باز می‌گردد.
کنتاکت کمکی SD به عنوان نشانگر قطع استفاده می‌شود و کنتاکت کمکی SDE برای نمایش خطای اضافه بار، اتصال کوتاه و خطای زمین استفاده می‌شود.
· OF ،SD ،SED ،SDV بسته به اینکه در کجای دستگاه قرار داده شود، تمامی عملکردهای مختلف را بر عهده می‌گیرد. کنتاکتها در شیار پشت قاب جلوی کلید اتوماتیک قرار می‌گیرند. (یا بخش Vigi برای عملکرد SDV)
· عملکرد CAM: کنتاکت در داخل دسته گردان جا می‌گیرد (اتصال مستقیم یا با شفت).
· عملکرد CE/CD (قطع/ وصل): دو قطعه باید به قسمت‌های ثابت و متحرک شاسی وصل شود.

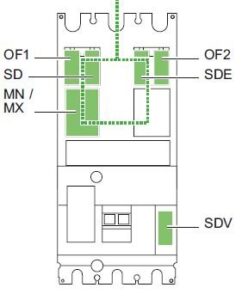

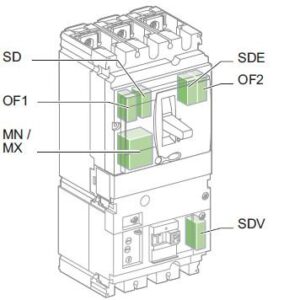

در تصویر زیر محل قرارگیری کنتاکت های کمکی را در کلیدهای اتوماتیک کمپکت اشنایدر سری NSX 100/160/250 مشاهده می کنید:

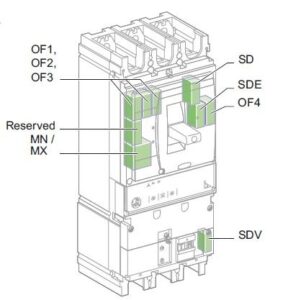

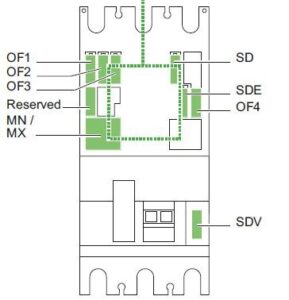

در تصویر زیر محل قرارگیری کنتاکتهای کمکی را در کلیدهای اتوماتیک کمپکت اشنایدر سری NSX 400/630 مشاهده می‌کنید:
| فنی | |
| کد فنی | 29450 |
| نوع محصول | کنتاکت کمکی |
| نام اختصاری | OF , SD , SDE , SDV |
| تعداد کنتاکتهای کمکی | 1NO/NC |
| ترکیب بندی کنتاکتها | 1NO/NC |
| حداقل بار | 100 میلی آمپر در 24 ولت |

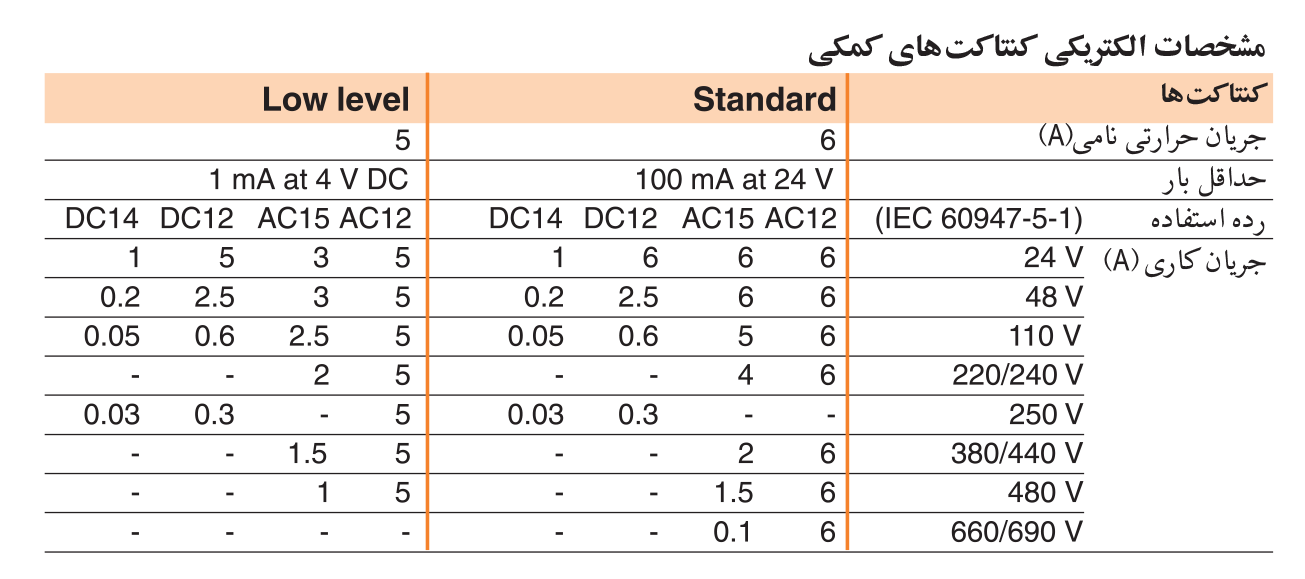

| رنج جریان عملکرد (Ie) | (AC-12) 6 آمپر در 110 ولت AC در 50/60 هرتز ، (AC-12) 6 آمپر در 220/240 ولت AC در 50/60 هرتز ، (AC-12) 6 آمپر در 24 ولت AC در 50/60 هرتز ، (AC-12) 6 آمپر در 380/440 ولت AC در 50/60 هرتز ، (AC-12) 6 آمپر در 48 ولت AC در 50/60 هرتز ، (AC-12) 6 آمپر در 480 ولت AC در 50/60 هرتز ، (AC-12) 6 آمپر در 660/690 ولت AC در 50/60 هرتز ، (AC-15) 0.1 آمپر در 660/690 ولت AC در 50/60 هرتز ، (AC-15) 1.5 آمپر در 480 ولت AC در 50/60 هرتز ، (AC-15) 2 آمپر در 380/440 ولت AC در 50/60 هرتز ، (AC-15) 4 آمپر در 220/240 ولت AC در 50/60 هرتز ، (AC-15) 5 آمپر در 110 ولت AC در 50/60 هرتز ، (AC-15) 6 آمپر در 24 ولت AC در 50/60 هرتز ، (AC-15) 6 آمپر در 48 ولت AC در 50/60 هرتز ، (DC-12) 0.3 آمپر در 250 ولت ، (DC-12) 0.6 آمپر در 110 ولت ، (DC-12) 2.5 آمپر در 48 ولت ، (DC-12) 6 آمپر در 24 ولت ، (DC-14) 0.03 آمپر در 250 ولت ، (DC-14) 0.05 آمپر در 110 ولت ، (DC-14) 0.2 آمپر در 48 ولت ، (DC-14) 1 آمپر در 24 ولت |
| جریان برای بارهای (AC1)، [Ith] | 6A |
| حالت نصب | Clip-on |
| نوع کنتاکت | استاندارد (اتصال سریع،قطع سریع) |
| ابعاد | |
| عرض | 1 سانتی متر |
| محیطی | |
| دمای مجاز محیط برای عملکرد | 70...25- درجه سانتی گراد |
| دمای مجاز محیط برای انبار | 70...25- درجه سانتی گراد |
