مشخصات کنتاکت خطا کلید اتوماتیک فیکس اشنایدر سری EZC100

کنتاکت کمکی، برای کنترل کردن مدار از راه دور مورد استفاده قرار می گیرد. کنتاکت تکمیلی و کنتاکت کنترلی، نام های دیگر این کنتاکت هستند.

کنتاکت کمکی به 4 نوع تقسیم بندی می شود:

1. OF: این کنتاکت با خاموش شدن و روشن شدن کلید فعال می شود.
2. SD: این نوع کنتاکت تنها با خاموش شدن کلید فعال می شوند.
3. SDE: این نوع کنتاکت را نشانگر خطا گویند، که اگر کلید، به خاطر وقوع اتصال کوتاه، اضافه بار و خطای زمین، قطع شده باشد، فعال می شود.
4. SVD: این کنتاکت، اگر کلید تنها به دلیل خطای زمین خاموش شده باشد، فعال می شود.

کنتاکت کمکی بر روی کلید اتوماتیک غیر قابل تنظیم، کنتاکتور، رله، کلید اتوماتیک قابل تنظیم و …کاربرد دارد. در زیر یکی از این کنتاکت ها، با کد فنی EZAUX01، معرفی شده است:

1. کنتاکت کمکی از نوع SD است و به آن کنتاکت خطا هم می گویند. این کنتاکت یک NC یا Normally Closed و یک NO یا Normally Opened دارد. در NC به خاطر بسته بودن اتصال، جریان عبور می کند اما با خاموش شدن کلید، این کنتاکت همزمان با باز کردن اتصال به حالت NO رفته و دیگر اجازه ی عبور جریان را نمی دهد. اگر در حالت عادی در NO باشد، مدار باز است و جریانی عبور نمی کند، اما با خاموش شدن کلید، کنتاکت به حالت NC می رود و با بستن اتصال، جریان را از خود عبور می دهد. به این ترتیب کنتاکت خطا متوجه خاموش شدن کلید شده و فعال می شود.
2. کنتاکت خطا کلید اتوماتیک فیکس سری EZC100 اشنایدر است. بنابراین اگر کلید سری ایزی پکت، به علت حفاظت طولانی مدت، حفاظت کوتاه مدت، حفاظت از خطای زمین، فعال شدن رله آندر ولتاژ و رله شنت تریپ، فشرده شدن دکمه ی تریپ و …، خاموش شده باشد، کنتاکت خطا فعال شده و با فرستادن سیگنال به بیرون اپراتور را آگاه می کند. این کنتاکت، تا زمانی که کلید ریست نشود، فعال باقی می ماند.
3. برای مطمئن شدن از عملکرد کنتاکت خطا، حداقل بار باید در24 ولت برابر با 10 میلی آمپر باشد.

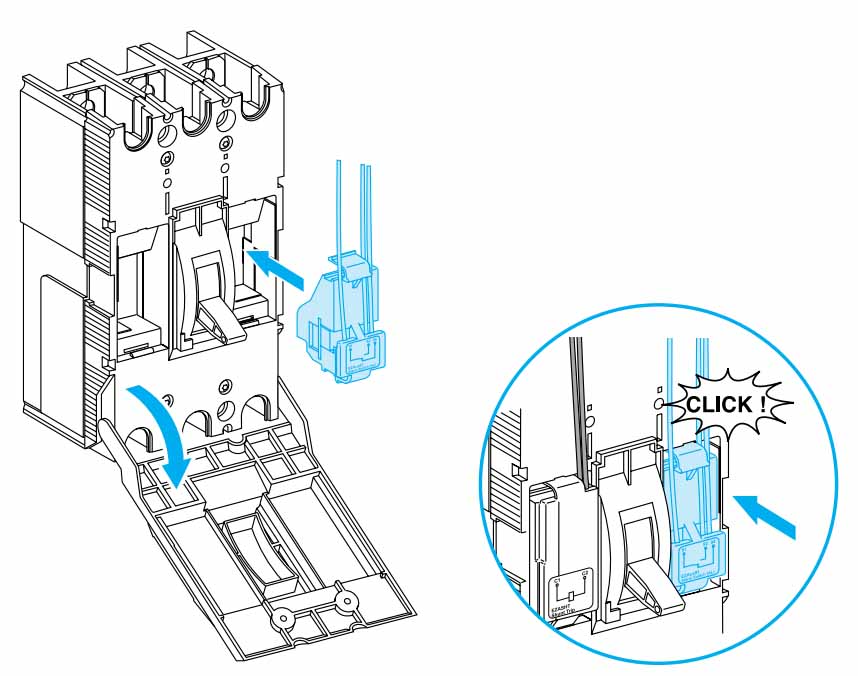

محل نصب کنتاکت خطا سری EZC100 در شکل های زیر قابل مشاهده است.

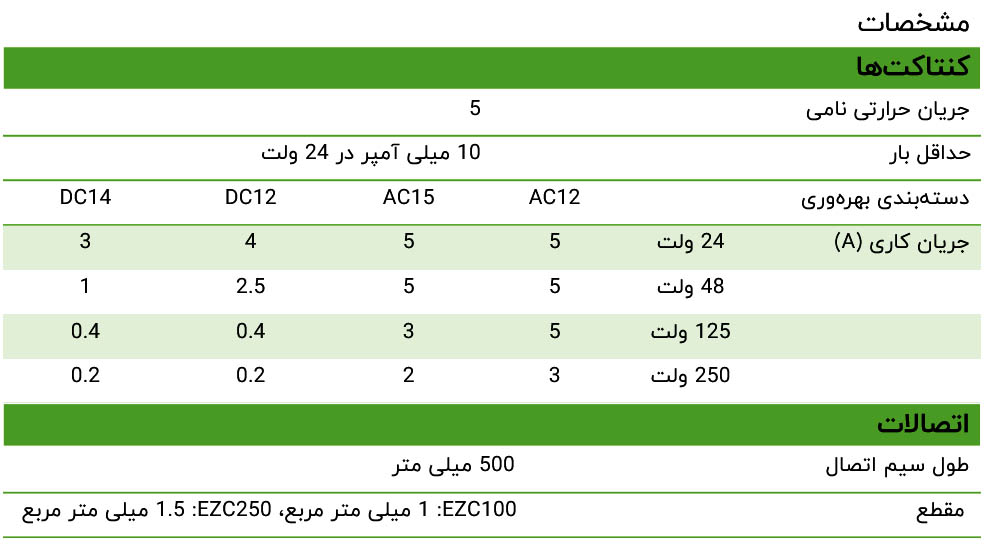

در شکل زیر مشخصات کنتاکت خطا کلید Easypact آورده شده است.
