مشخصات کنتاکت خطا کلید اتوماتیک فیکس اشنایدر سری EZC250

تجهیزی که برای کنترل کنتاکتور، کلید اتوماتیک، رله و …  از راه دور استفاده می شود، کنتاکت کمکی یا کنتاکت کنترلی است. در زیر انواع کنتاکت کنترلی معرفی شده اند:

1. OF: در این نوع، اگر کلید تغییر وضعیت دهد (خاموش یا روشن شود)، کنتاکت فعال می شود.
2. SVD: اگر خطای زمین اتفاق بیفتد و کلید قطع شود، کنتاکت فعال می شود.
3. SDE: اگر کلید با رخ دادن اتصال کوتاه، اضافه بار و خطای زمین خاموش شود، این کنتاکت فعال می شود.
4. SD: این نوع کنتاکت با خاموش کلید فعال شده و علت خاموش شدن را مشخص می کند.

در زیر کد فنی EZEAL، به عنوان کنتاکت کمکی کلید اتوماتیک سری Easypact معرفی شده است:

• این کنتاکت کمکی از نوع SD است و یک (NC) Normally Closed و یک (NO) Normally Opened دارد. این کنتاکت کمکی که به کنتاکت خطا معروف است در حالت NO اتصال را باز نگه می دارد و اجازه ی عبور جریان را نمی دهد، اما با خاموش شدن کلید اتوماتیک و فعال شدن کنتاکت، حالت به NC تغییر کرده و اتصال را می بندد تا جریان بتواند عبور کند. اگر کانتکت در حالت NC باشد، در حالت عادی اجازه ی عبور جریان را می دهد اما با اعمال تحریکِ ناشی از خاموش شدن کلید، به NO تغییر وضعیت داده و با باز کردن اتصال، اجازه ی عبور جریان را نمی دهد. در کنتاکت خطا با این تغییر وضعیت دادن ها متوجه روشن یا خاموش بودن کلید می شود.
• این کد فنی، کنتاکت خطا کلید اتوماتیک غیر قابل تنظیم سری EZC250 اشنایدر است.
• حداقل بار برای اطمینان داشتن از عملکرد کنتاکت خطا، باید 10 میلی آمپر در 24 ولت باشد.

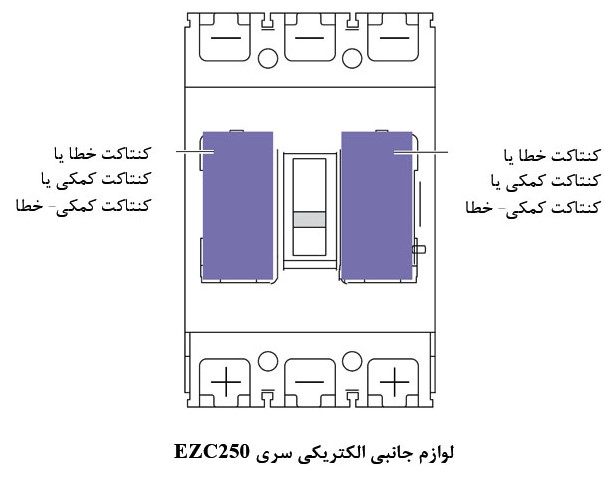

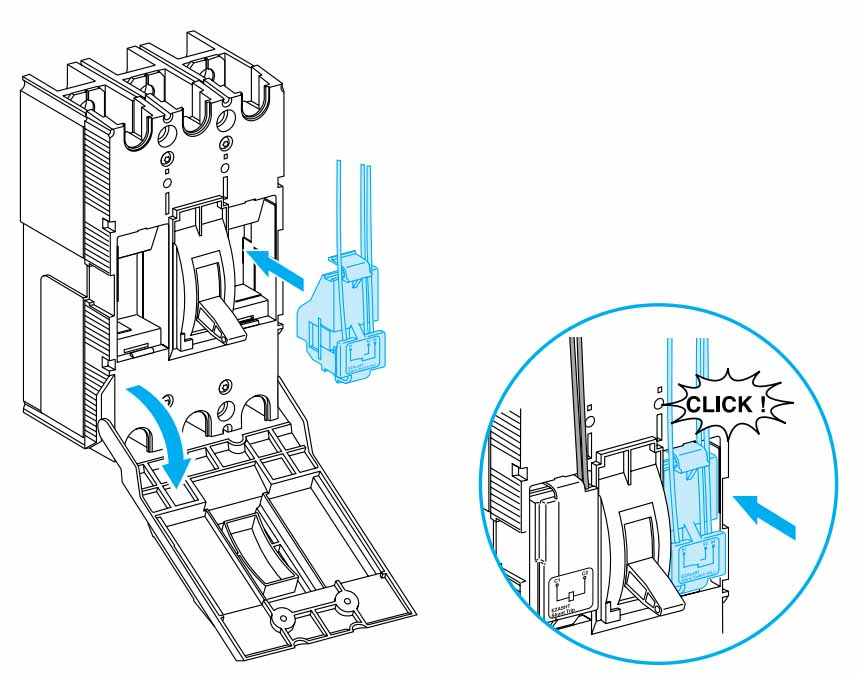

بنابراین اگر کلید اتوماتیک فیکس به علت حفاظت از خطای زمین، فعال شدن رله های آندر ولتاژ و شنت تریپ (افت ولتاژ)، فشرده شدن دکمه ی تریپ و … خاموش شود، کنتاکت خطا همزمان فعال شده و با فرستادن سیگنال به تجهیزات دیگر، اپراتور را از خاموش شدن کلید آگاه می کند (مثلا اگر کنتاکت به زنگ هشدار متصل شود می تواند آن را روشن کند).  در شکل زیر محل نصب کنتاکت خطا سری EZC250 آورده شده است.

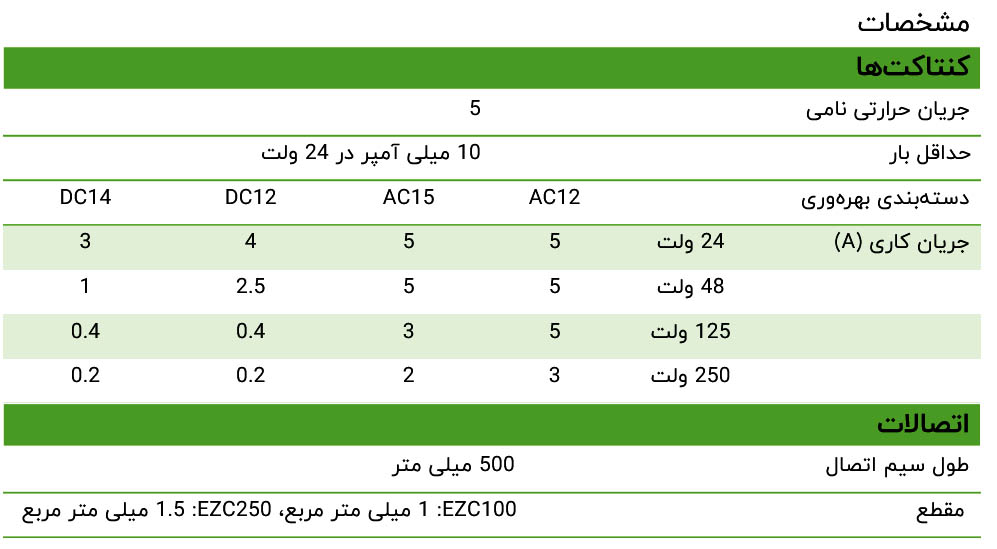

مشخصات کنتاکت خطا کلید ایزی پکت در شکل زیر قابل مشاهده است.
