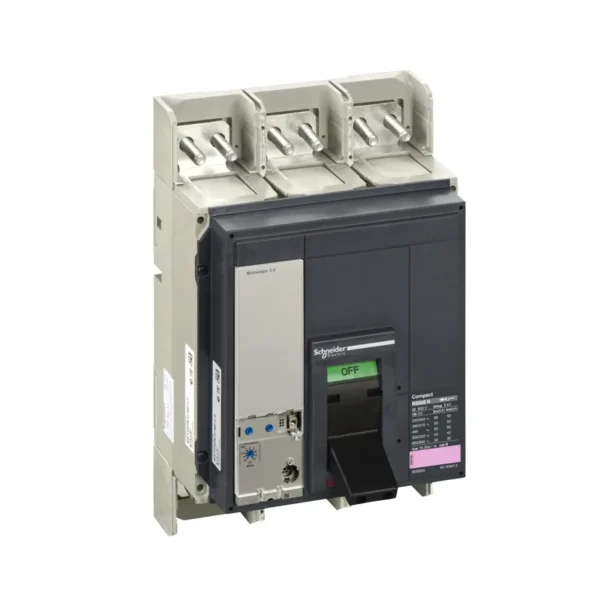

مشخصات کلید اتوماتیک اشنایدر با کد فنی NS08N3P5F

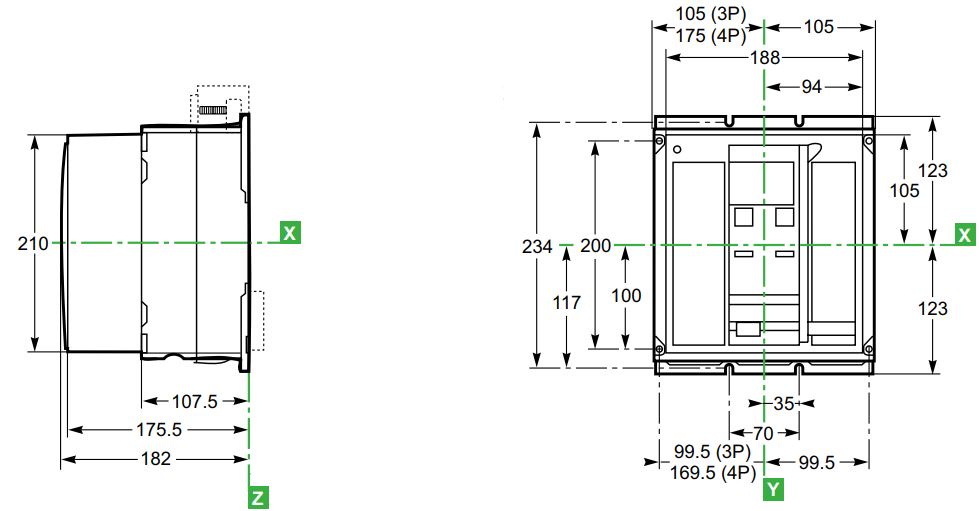

کلید اتوماتیک 800 آمپر 3 پل اشنایدر با حفاظت 3 پل و کد فنی NS08N3P5F یک تجهیز حفاظتی است که جریان ناشی از اضافه بار یا اتصال کوتاه را تشخیص داده و مدار الکتریکی را قطع می‌کند. قدرت قطع (Icu) کلید اتوماتیک Compact NS800N برابر با 50 کیلوآمپر در فرکانس 50/60 هرتز با ولتاژ 415 ولت AC است. ولتاژ عملیاتی نامی (Ue) این قطعه 690 ولت AC در فرکانس 50/60 هرتز است. بر روی کلید اتوماتیک NS800N شستی‌های ON، OFF و دکمه‌ای جهت تریپ تعبیه شده است. این محصول دارای واحد تریپ الکترونیکی Micrologic 5.0 با رنج 800 آمپر است. واحد Trip Micrologic 5.0 حفاظت اتصال کوتاه، اضافه بار، لحظه‌ای LSI را ارائه می‌دهد. ابعاد این کلید حرارتی به ترتیب برابر با 147*210*327 میلی‌متر است و با مکانیسم فیکس در تابلو نصب می‌شود. این قطعه مطابق با استانداردهای بین المللی IEC 69947-1 و IEC60947-2 تولید و عرضه می‌شود.

لوازم جانبی الکتریکی و مکانیکی کمپکت NS630b تا 1600

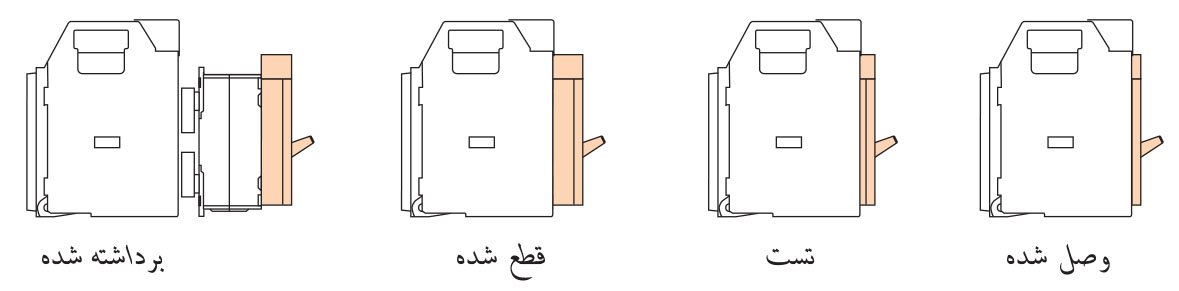

این دستگاهدر یکی از چهار وضعیت زیر بر روی شاسی قرار می‌گیرد:

· وضعیت وصل: مدارهای قدرت و کنتاکت‌های کمکی همگی متصل هستند.

· وضعیت تست: مدارهای قدرت قطع هستند اما هنوز کنتاکت‌های کمکی متصل هستند و دستگاه از نظر الکتریکی قابل استفاده است.

· وضعیت قطع: هم مدارهای قدرت و هم کنتاکت‌های کمکی قطع هستند، در حالی که دستگاه هنوز بر روی شاسی سوار است و می‌تواند به صورت دستی کار کند (روشن  ON، خاموش OFF).

· خارج کردن کلید از کشو: تمام مدارها قطع هستند. دستگاه فقط بر روی ریل های شاسی قرار گرفته و می‌تواند به سادگی بیرون آورده و برداشته شود.

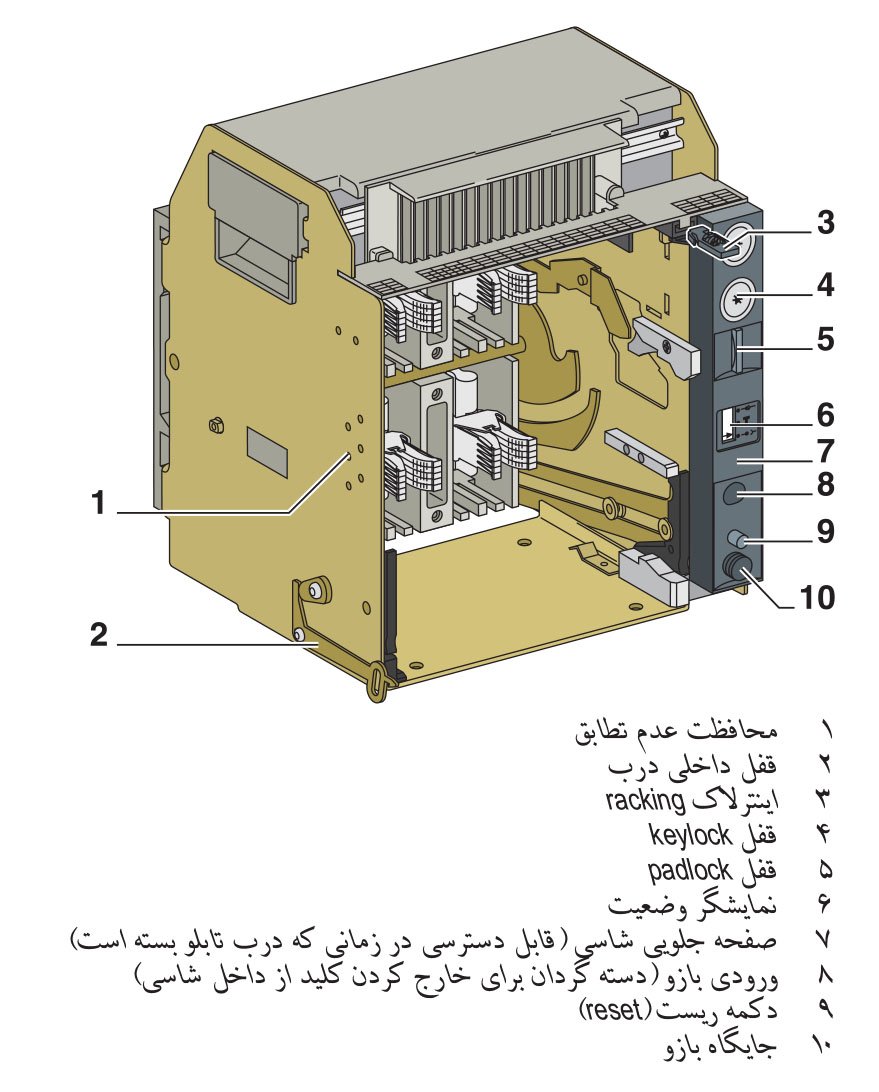

شاسی چند کاره برای 1600 الی Compact NS630b به طور خالص برای کلیدهای اتوماتیک جدید از همین نسل مناسب است. مشخصات مهم آن شامل:

· قطع و وصل دستگاه از طریق یک بازو که در شاسی قرار می‌گیرد.

· سه حالت (وصل، تست و قطع) به صورت‌های زیر نمایش داده می شوند:

· به طور محلی توسط یک نمایشگر وضعیت

· از راه دور توسط سوئیچ های کمکی (3 عدد برای وضعیت وصل، 2 عدد برای وضعیت قطع، 1 عدد برای وضعیت تست)

· فرمان روشن و خاموش شدن کلید اتوماتیک توسط پانل جلویی تابلو.

قفل کردن

قابلیت‌های زیادی برای قفل کردن وجود دارد:

· قفل کردن شاسی در وضعیت‌های وصل، قطع و تست با استفاده از سه قفل Padlock دو قفل key lock بر روی پانل جلویی تابلو.

· اینترلاک

· اینترلاک با درب تابلو (مانع از باز شدن درب تابلو، زمان وصل بودن کلید می‌شود).

· هنگام قفل بودن در هر کدام از وضعیت‌های وصل، قطع و تست به هنگام وصل یا قطع بودن دستگاه، برای رفتن به وضعیت دیگر (تغییر وضعیت) باید دکمه مربوطه را فشار دهیم تا بازو آزاد شود.

محافظت عدم تطابق

این محافظت تضمین می‌کند که کلید اتوماتیک حتماً بر روی یک شاسی با مشخصات سازگار نصب شده باشد.
