کلید اتوماتیک 4 پل اشنایدر با حفاظت 3 پل و کد فنی LV429567 یک تجهیز حفاظتی است که جریان ناشی از اضافه بار یا اتصال کوتاه را تشخیص داده و مدار الکتریکی را قطع می‌کند. قدرت قطع (Icu) کلید اتوماتیک NSX100B برابر با 25 کیلوآمپر در فرکانس 50/60 هرتز با ولتاژ 415 ولت AC است. ولتاژ عملیاتی نامی (Ue) این قطعه 690 ولت AC در فرکانس 50/60 هرتز است. این محصول دارای یک واحد تریپ حرارتی مغناطیسی (TMD) با رنج قابل تنظیم تا 16A است. کليد اتوماتیک چهارپل واحد تریپ (TMD) حفاظت اضافه بار حرارتی قابل تنظیم و حفاظت مغناطیسی ثابت را ارائه می‌دهد. ابعاد این کلید حرارتی به ترتیب برابر با 140*161*86 میلی‌متر است. این قطعه مطابق با استانداردهای بین المللی IEC 60947، CCC و EAC تولید و عرضه می‌شود.
| فنی | |
| کد فنی | LV429567 |
| سری ساخت | NSX100B |
| نوع محصول | قطع کننده مدار |
| کاربرد محصول | توزیعی |
| تعداد پل | 4 پل |
| تعداد پل محافظت شده | 3 عدد |
| رنج جریان نامی [In] | 11-16A |
| رنج ولتاژ کاری [Ue] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| فرکانس شبکه | 50/60 Hz |
| کد ظرفیت قطع | (25 کیلو آمپر)B |
| واحد تریپ | TM16D |
| ولتاژ ضربه نامی [Uimp] | 8 کیلو ولت |
| نام واحد حفاظتی | Ics 20 kA 440 V AC 50/60 Hz conforming to IEC 60947-2 Ics 25 kA 380/415 V AC 50/60 Hz conforming to IEC 60947-2 Ics 40 kA 220/240 V AC 50/60 Hz conforming to IEC 60947-2 Ics 7.5 kA 500 V AC 50/60 Hz conforming to IEC 60947-2 |
| تکنولوژی واحد حفاظتی | TM-D |
| ظرفیت قطع | 25KA |
| نوع کنترل | چند وضعیتی |
| حالت نصب | ثابت |
| ولتاژ عایق نامی [Ui] | 800V AC 50/60 Hz |
| رنج ظرفیت قطع سرویس [Ics] | |
| دوام مکانیکی | 50000 بار |
| دوام الکتریکی | 10000cycles 690 V In conforming to IEC 60947-2 20000cycles 690 V In/2 conforming to IEC 60947-2 30000cycles 440 V In conforming to IEC 60947-2 50000cycles 440 V In/2 conforming to IEC 60947-2 |
| نوع حفاظت | (Short-circuit protection (magnetic (Overload protection (thermal |
| رنج واحد حفاظتی | حرارتی - مغناطیسی |
| نوع تنظیم جریان اضافه بار کلید [ Ir] | قابل تنظیم |
| رنج تنظیم جریان اضافه بار کلید [Ir] | 0.7...1 * In |
| رنج زمان تأخیر تریپ هنگام اضافه بار [tr] | 15s 6 x Ir 120...400 s 1.5 x In |
| نوع نگهدارنده برای نصب | پشت صفحه |
| تنظیم جریان Isd | ثابت |
| نوع تنظیم جریان اتصال کوتاه [Isd] | ثابت |
| رنج تنظیم جریان اتصال کوتاه [Isd] | 190 آمپر |
| نوع تنظیم زمان تأخیر جریان اتصال کوتاه [ tsd] | ثابت |
| دسته بندی حفاظت شوک الکتریکی | Class II |
| مدت زمان گارانتی | 12 ماه |

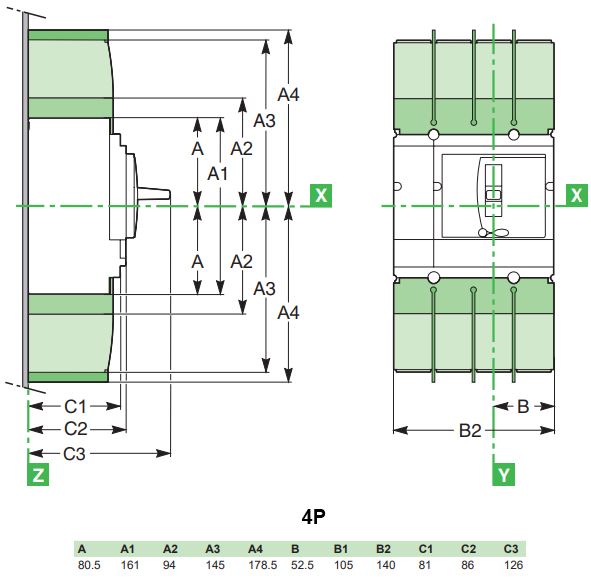

| ابعاد | |
| طول | 161 میلی متر |
| عرض | 140 میلی متر |
| عمق | 86 میلی متر |
| خصوصیات ظاهری | |
| وزن محصول | 2.4 کیلوگرم |
| نشانگر وضعیت | نشانگر اتصال مثبت |
| اتصالات | |
| فاصله مرکز اتصالات از هم | 35 میلی متر |
| محیطی | |
| دمای مجاز محیط برای عملکرد | -35...70 °C |
| دمای مجاز محیط برای انبار | -55...85 °C |
| درجه حفاظت بر حسب IP | IP40 conforming to IEC 60529 |
| استانداردها | |
| استانداردها | EN/IEC 60947 |
