اتصال کوتاه و اضافه بار به عنوان دو عامل مهم خطا، همواره تجهیزات الکتریکی را تهدید می کنند. از کلید اتوماتیک برای محفاظت از تجهیزات در برابر اتصال کوتاه و اضافه بار در صنایعی مانند نفت و گاز، دریایی، سیستم های توزیعی و … استفاده می شود.

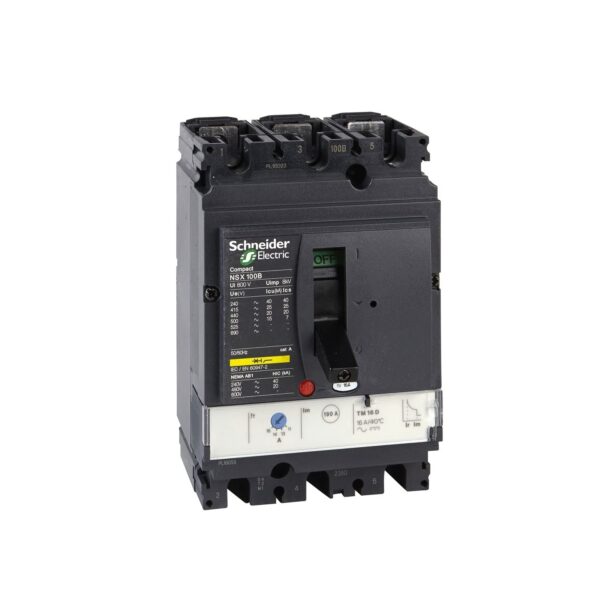

این کلید اتوماتیک، یک قطع کننده مدار کامل سه پل(3P) است؛ که برای بهینه سازی فضا و ظرفیت شکست طراحی شده است. این یک انتخاب بهینه برای همه برنامه های استاندارد و خاص است. ظرفیت شکست (Icu) آن 25kA rms در 50/60Hz با ولتاژ 415VAC است. ولتاژ عملیاتی آن نیز 690VAC است. این محصول دارای یک واحد تریپ حرارتی مغناطیسی با درجه بندی 16A (TMD) است. واحد قطع (Trip)، TMD یک حفاظت اضافه بار حرارتی قابل تنظیم، و یک حفاظت مغناطیسی ثابت را فراهم می کند. این نسخه 3 قطبی (105mm x 161mm x 86mm) با انواع عملکردها و لوازم جانبی اختیاری عرضه می شود. مطابق با استانداردهای بین المللی (IEC 60947)، CCC، EAC و مشخصات دریایی است. کلید اتوماتیک Compact NSX100B، بخشی از معماری اشنایدر الکتریک EcoStruxure Power است.
اتصال کوتاه و اضافه بار به عنوان دو عامل مهم خطا، همواره تجهیزات الکتریکی را تهدید می کنند. از کلید اتوماتیک برای محفاظت از تجهیزات در برابر اتصال کوتاه و اضافه بار در صنایعی مانند نفت و گاز، دریایی، سیستم های توزیعی و … استفاده می شود.
این کلید اتوماتیک، یک قطع کننده مدار کامل سه پل(3P) است؛ که برای بهینه سازی فضا و ظرفیت شکست طراحی شده است. این یک انتخاب بهینه برای همه برنامه های استاندارد و خاص است. ظرفیت شکست (Icu) آن 25kA rms در 50/60Hz با ولتاژ 415VAC است. ولتاژ عملیاتی آن نیز 690VAC است. این محصول دارای یک واحد تریپ حرارتی مغناطیسی با درجه بندی 16A (TMD) است. واحد قطع (Trip)، TMD یک حفاظت اضافه بار حرارتی قابل تنظیم، و یک حفاظت مغناطیسی ثابت را فراهم می کند. این نسخه 3 قطبی (105mm x 161mm x 86mm) با انواع عملکردها و لوازم جانبی اختیاری عرضه می شود. مطابق با استانداردهای بین المللی (IEC 60947)، CCC، EAC و مشخصات دریایی است. کلید اتوماتیک Compact NSX100B، بخشی از معماری اشنایدر الکتریک EcoStruxure Power است.
| فنی | |
| کد فنی | LV429557 |
| نام محصول | کمپکت NSX |
| نوع محصول | قطع کننده مدار |
| کاربرد محصول | توزیع |
| نام اختصاری | کمپکت NSX100B |
| دسته بندی بهره وری | Category A |
| تعداد پل | سه پل |
| تعداد پل محافظت شده | 3 عدد |
| رنج جریان نامی [In] | 16 آمپر در 40 درجه سانتی گراد |
| رنج ولتاژ کاری [Ue] | 690VAC |
| نوع کلید | کمپکت |
| نوع شبکه | AC |
| فرکانس شبکه | 50-60 هرتز |
| کد ظرفیت قطع | 25 کیلو آمپر (B) در 415VAC |
| ولتاژ ضربه نامی [Uimp] | 8 کیلو ولت |
| دسته بندی اضافه ولتاژ | Class II |
| نام واحد حفاظتی | TM-D |
| تکنولوژی واحد حفاظتی | حرارتی - مغناطیسی |
| ظرفیت قطع | در 500VAC برابر با 15 کیلو آمپر Icu ، در 400VAC برابر با 20 کیلو آمپر Icu ، در 380/415VAC برابر با 25 کیلو آمپر Icu ، در 220/240VAC برابر با 40 کیلو آمپر Icu |
| نوع کنترل | چند وضعیتی |
| حالت نصب | ثابت |
| ولتاژ عایق نامی [Ui] | 800VAC |
| رنج ظرفیت قطع سرویس [Ics] | در 440VAC برابر با 20 کیلو آمپر ، در 380/415VAC برابر با 25 کیلو آمپر ، در 220/240VAC برابر با 40 کیلو آمپر ، در 500VAC برابر با 7.5 کیلو آمپر |
| دوام مکانیکی | 50000 بار |
| دوام الکتریکی | در 690 ولت و In برابر با 10000 سیکل ، در 690 ولت و In/2 برابر با 20000 سیکل ، در 440 ولت و In برابر با 30000 سیکل ، در 440 ولت و In/2 برابر با 50000 سیکل |
| نوع حفاظت | L: برای حفاظت اضافه بار (حرارتی) ، I: برای حفاظت اتصال کوتاه (مغناطیسی) |
| رنج واحد حفاظتی | 16 آمپر در 40 درجه سانتی گراد |
| نوع تنظیم جریان اضافه بار کلید [ Ir] | قابل تنظیم |
| رنج تنظیم جریان اضافه بار کلید [Ir] | ln * (0.7 ....1) |
| نوع تنظیم زمان تأخیر کلید [tr] | ثابت |
| رنج زمان تأخیر تریپ هنگام اضافه بار [tr] | در 6 * Ir برابر با 15 ثانیه ، در 1.5 * In برابر با 400 ... 120 ثانیه |
| نوع نگهدارنده برای نصب | پشت صفحه |
| نوع تنظیم جریان اتصال کوتاه [Isd] | ثابت |
| رنج تنظیم جریان اتصال کوتاه [Isd] | 190 آمپر |
| نوع تنظیم زمان تأخیر جریان اتصال کوتاه [ tsd] | ثابت |
| دسته بندی حفاظت شوک الکتریکی | Class II |
| مدت زمان گارانتی | 12 ماه |
| ابعاد | |
| طول | 161 میلی متر |
| عرض | 105 میلی متر |
| عمق | 86 میلی متر |
| خصوصیات ظاهری | |
| وزن محصول | 2.05 کیلو گرم |
| نشانگر وضعیت | نشانگر اتصال مثبت |
| اتصالات | |
| فاصله مرکز اتصالات از هم | 35 میلی متر |
| محیطی | |
| درجه آلودگی | 3 |
| کد سازگاری | NSX100 |
| دمای مجاز محیط برای عملکرد | 70 ... 35- درجه سانتی گراد |
| دمای مجاز محیط برای انبار | 85 ... 55- درجه سانتی گراد |
| درجه حفاظت بر حسب IP | IP40 |
| درجه حفاظت بر حسب IK | IK07 |
| استانداردها | |
| استانداردها | EN/IEC 60947 |
