انواع کلید اتوماتیک به دو دسته تقسیم بندی می شوند:
سیستم روشنایی صنعتی و خانگی، حفاظت موتورها، ورودی تابلو برق ها، صنایع نفت و گاز و…، از جمله کاربردهای کلید اتوماتیک فیکس هستند. با این حداکثر ولتاژ قابل تحمل کلید اتوماتیک فیکس ،690 ولت است، اما اگر ولتاژ ورودی به صورت لحظه ای به 6 کیلو ولت برسد، می تواند بدون آسیب دیدن مقاومت کند. این کلیدها، برای مدارهایی که تغذیه ی DC دارند، بهترین انتخاب است، زیرا هم در مدار AC و هم در مدار DC قابل نصب هستند. رنج جریان کلید اتوماتیک غیر قابل تنظیم از 15 تا 630 آمپر است. کلید اتوماتیک ایزی پکت، برای مقابله با اتصال کوتاه و اضافه بار از حفاظت حرارتی – مغناطیسی استفاده می کند. با اتصال کوتاه، حفاظت مغناطیسی فعال می شود، به این صورت که عبور این جریان از سیم پیچ، هسته ی متحرک آن را حرکت داده و برق را قطع می کند. حفاظت حرارتی، با ورود جریان اضافی از مدار فعال می شود. جریان اضافی از بی متال (دو فلز متصل شده به هم با ضریب دمایی متفاوت) عبور کرده و آن را گرم می کند. اگر در مدت کوتاهی جریان کم نشود، بی متال خم شده و جریان را قطع می کند. توانایی کلید، برای قطع جریان اتصال کوتاه را قدرت قطع آن می نامند، که به دو دسته قدرت قطع نهایی و قدرت قطع سرویس تقسیم می شود. کلید اتوماتیک در قدرت قطع سرویس، می تواند بدون آسیب برق را قطع کرده و مجددا شروع به کار کند. در صورتی که در قدرت قطع نهایی، بعد از قطع برق، کلید آسیب می بیند و نیاز به تعمیر دارد. قدرت قطع کلید اتوماتیک غیر قابل تنظیم سری EZC100 برابر با 30 کیلو آمپر است. کد فنی EZC100H3030، مربوط به کلید اتوماتیک فیکس اشنایدر سه پل با سری ساخت Easypact است. جریان نامی این کلید، 30 آمپر و قدرت قطع آن، 30 کیلو آمپر در 380VAC است.
| فنی | |
| کد فنی | EZC100H3030 |
| سری ساخت | EasyPact |
| نوع محصول | قطع کننده مدار |
| کاربرد محصول | توزیعی |
| نام اختصاری | Easypact EZC100H |
| دسته بندی بهره وری | دسته ی A |
| تعداد پل | 3 پل |
| تعداد پل محافظت شده | 3 عدد |
| جریان نامی پیوسته (آمپر) | 100 آمپر ( در 40 درجه سانتی گراد ) |
| رنج جریان نامی [In] | 30 آمپر |
| رنج ولتاژ کاری [Ue] | 550 ولت AC و 250 ولت DC |
| نوع شبکه | DC - AC |
| کد ظرفیت قطع | H |
| واحد تریپ | TM30 |
| ولتاژ ضربه نامی [Uimp] | 6 کیلو ولت |
| نام واحد حفاظتی | TM-D |
| تکنولوژی واحد حفاظتی | حرارتی - مغناطیسی |
| ظرفیت قطع | 10 کیلو آمپر Icu (در 125 ولت DC تک پل) و 10 کیلو آمپر Icu (در 250 ولت DC دو پل) و 10 کیلو آمپر Icu (در 550 ولت AC) و 100 کیلو آمپر Icu (در 130 ... 110 ولت AC) و 100 کیلو آمپر Icu (در 240 ... 220 ولت AC) و 20 کیلو آمپر Icu (در 440 ولت AC) و 30 کیلو آمپر Icu (در 380 ولت AC) و 30 کیلو آمپر Icu (در 415 ... 400 ولت AC) |
| نوع کنترل | چند وضعیتی |
| حالت نصب | ثابت |
| ولتاژ عایق نامی [Ui] | 690 ولت AC |
| رنج ظرفیت قطع سرویس [Ics] | 15 کیلو آمپر (در 380 ولت AC) و 5 کیلو آمپر (در 125 ولت DC) و 5 کیلو آمپر (در250 ولت DC) و 50 کیلو آمپر (در 110/130 ولت AC) و 50 کیلو آمپر (در 220/230/240 ولت AC) و 5 کیلو آمپر (در 440 ولت AC) و 2.5 کیلو آمپر (در 550 ولت AC) و 7.5 کیلو آمپر (در 400/415 ولت AC) |
| دوام مکانیکی | 8500 بار |
| دوام الکتریکی | 1500 دور (در 415 ولت AC ) |
| نوع حفاظت | Overload protection , Short-circuit protection |
| رنج واحد حفاظتی | 30 آمپر ( در 50 درجه سانتی گراد ) |
| نوع نگهدارنده برای نصب | پشت صفحه |
| مدت زمان گارانتی | 12 ماه |

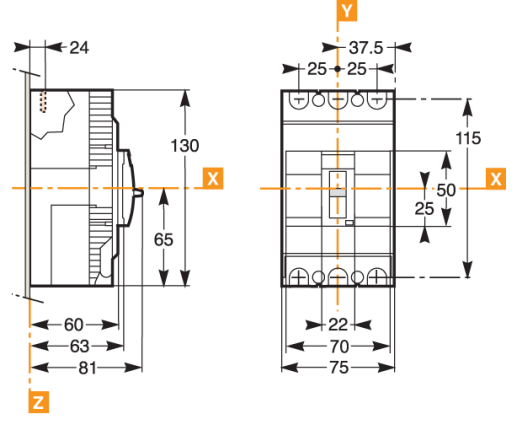

| ابعاد | |
| طول | 130 میلی متر |
| عرض | 75 میلی متر |
| عمق | 60 میلی متر |
| خصوصیات ظاهری | |
| نشانگر وضعیت | نشانگر اتصال مثبت |
| اتصالات | |
| فاصله مرکز اتصالات از هم | 25 میلی متر |
| محیطی | |
| درجه آلودگی | 3 |
| دمای مجاز محیط برای عملکرد | 70 ... 25- درجه سانتی گراد |
| دمای مجاز محیط برای انبار | 85 ... 35- درجه سانتی گراد |
| درجه حفاظت بر حسب IP | IP20 |
| درجه حفاظت بر حسب IK | IK07 |
| استانداردها | |
| استانداردها | JIS C8201-2-2 , EN/IEC 60947-1 , GB/T 14048.2 , EN/IEC 60947-2 |
