انواع کلید اتوماتیک به دو دسته ی قابل تنظیم و غیر قابل تنظیم تقسیم می شود. در کلید اتوماتیک فیکس یا غیر قابل تنظیم، جریان نامی ثابت است. حداکثر ولتاژ قابل تحمل کلید اتوماتیک فیکس690 ولت است. این کلید در ولتاژ لحظه ای تا 6 کیلو ولت مقاومت می کند اما در بیش تر از این مقدار آسیب می بیند. همچنین، رنج جریان کلید اتوماتیک غیر قابل تنظیم از 15 تا 630 آمپر است. اگر بخواهید از مداری با تغذیه ی DC حفاظت کنید، بهترین گزینه کلید اتوماتیک سری EZC هست، زیرا در هر دو مدار AC و DC قابل نصب است.
کاربرد کلید اتوماتیک غیر قابل تنظیم در دستگاه صنعتی، سیستم روشنایی صنعتی و خانگی، حفاظت موتورها، صنایع مختلف مثل صنایع نفت و گاز، صنایع پتروشیمی و مخابرات، در ورودی همه تابلو برق ها و … است. برای حفاظت از مدار در مقابل اضافه بار و اتصال کوتاه، می توانید از کلید اتوماتیک غیر قابل تنظیم اشنایدر استفاده کنید. نوع حفاظت این کلید در برابر اضافه بار، حرارتی است، به این صورت که اگر جریان برای مدت کوتاهی بیشتر از جریان نامی شود، با عبور از بی متال (دو فلز با ضریب دمایی متفاوت که به یکدیگر متصل شده اند) آن را خم می کند و سبب قطع کلید می شود. در شرایط اتصال کوتاه به علت عبور جریان زیاد از مدار و افزایش خطرات، نمی توان منتظر قطع کردن بی متال ماند. بنابراین از حفاظت مغناطیسی در اتصال کوتاه استفاده می شود. با عبور جریان زیاد از یک سیم پیچ، میدان مغناطیسی در هسته آن ایجاد می شود و کلید را بلافاصله قطع می کند.
قدرت قطع کلید اتوماتیک غیر قابل تنظیم، توانایی آن برای قطع جریان اتصال کوتاه است. اگر میزان جریان به قدرت قطع نهایی برسد، کلید اتوماتیک برق مدار را قطع کرده و آسیب می بیند. در صورت قطع برق مدار با رسیدن مقدار جریان به قدرت قطع سرویس، کلید آسیبی نمی بیند و می تواند مجدد شروع به کار کند. قدرت قطع کلید اتوماتیک EZC100، برابر است با 30 کیلو آمپر.
کد فنی کلید اتوماتیک فیکس ایزی پکت، EZC100H3015 است:
| فنی | |
| کد فنی | EZC100H3015 |
| سری ساخت | EasyPact |
| نوع محصول | قطع کننده ی مدار |
| کاربرد محصول | توزیعی |
| نام اختصاری | Easypact EZC100H |
| دسته بندی بهره وری | دسته ی A |
| تعداد پل | 3 پل |
| تعداد پل محافظت شده | 3 عدد |
| جریان نامی پیوسته (آمپر) | 100 آمپر (در 40 درجه سانتی گراد ) |
| رنج جریان نامی [In] | 15 آمپر |
| رنج ولتاژ کاری [Ue] | 550 ولت( AC) و 250 ولت (DC) |
| نوع شبکه | DC - AC |
| کد ظرفیت قطع | H |
| واحد تریپ | TM15 |
| ولتاژ ضربه نامی [Uimp] | 6 کیلو ولت |
| نام واحد حفاظتی | TM-D |
| تکنولوژی واحد حفاظتی | حرارتی - مغناطیسی |
| ظرفیت قطع | 10 کیلو آمپر Icu (در 125 ولت DC تک پل) و 10 کیلو آمپر Icu (در 250 ولت DC دو پل) و 10 کیلو آمپر Icu (در 550 ولت AC) و 100 کیلو آمپر Icu (در 130 ... 110 ولت AC) و 100 کیلو آمپر Icu (در 240 ... 220 ولت AC) و 20 کیلو آمپر Icu (در 440 ولت AC) و 30 کیلو آمپر Icu (در 380 ولت AC) و 30 کیلو آمپر Icu (در 415 ... 400 ولت AC) |
| نوع کنترل | چند وضعیتی |
| حالت نصب | ثابت |
| ولتاژ عایق نامی [Ui] | 690 ولت AC |
| رنج ظرفیت قطع سرویس [Ics] | 15 کیلو آمپر (در 380 ولت AC) ، 5 کیلو آمپر ( در 125 ولت DC) ، 5 کیلو آمپر ( در 250 ولت DC) ، 50 کیلو آمپر ( در 110/130ولت AC) ، 50 کیلو آمپر ( در 220/230/240 ولت AC) ، 5 کیلو آمپر ( در 440 ولت AC) ، 2.5 کیلو آمپر ( در 550 ولت AC) ، 7.5 کیلو آمپر ( در 400/415 ولت AC) |
| دوام مکانیکی | 8500 بار |
| دوام الکتریکی | 1500 دور (در 415 ولت AC ) |
| نوع حفاظت | Short-circuit protection , Overload protection |
| رنج واحد حفاظتی | 15 آمپر ( در 50 درجه سانتی گراد ) |
| نوع نگهدارنده برای نصب | پشت صفحه |
| حفاظت جریان نشتی زمین | ندارد |
| مدت زمان گارانتی | 12 ماه |

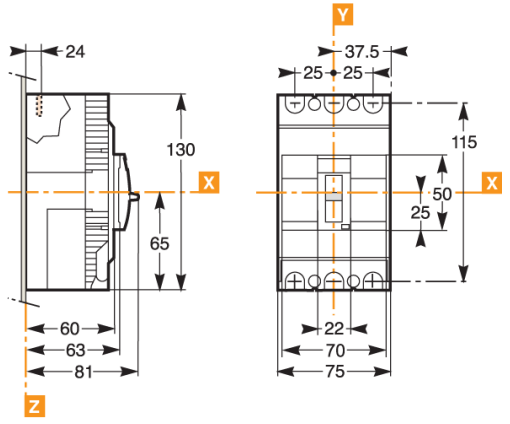

| ابعاد | |
| طول | 130 میلی متر |
| عرض | 75 میلی متر |
| عمق | 60 میلی متر |
| خصوصیات ظاهری | |
| نشانگر وضعیت | نشانگر اتصال مثبت |
| اتصالات | |
| فاصله مرکز اتصالات از هم | 25 میلی متر |
| محیطی | |
| درجه آلودگی | 3 |
| دمای مجاز محیط برای عملکرد | 70 .... 25- درجه سانتی گراد |
| دمای مجاز محیط برای انبار | 85 ... 35- درجه سانتی گراد |
| درجه حفاظت بر حسب IP | IP20 |
| درجه حفاظت بر حسب IK | IK07 |
| استانداردها | |
| استانداردها | EN/IEC 60947-1 , JIS C8201-2-2 , EN/IEC 60947-2 , GB/T 14048.2 |
