کنترل فاز تک چراغ – تشخیص قطعی و عدم توالی فاز

ارسال سریع

ضمانت کالا

پشتیبانی فنی

برند:اشنایدر الکتریک
کد فنی:RM17TG00

برای اطلاع از قیمت محصولات ، با آرتا تجهیز تماس بگیرید

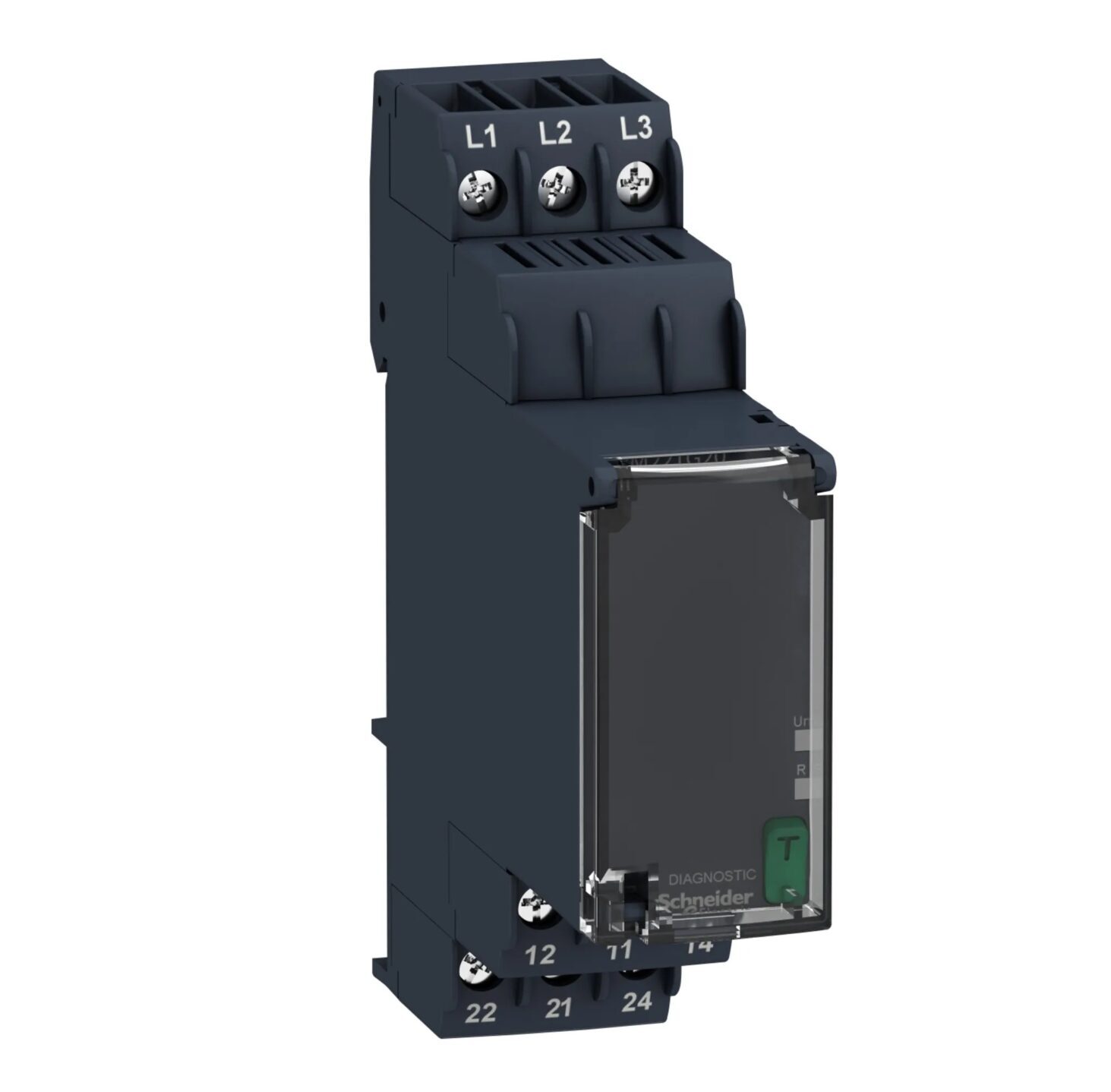

رله کنترل فاز تک حالته اشنایدر

رله کنترل فاز با نام اختصاری RM17TG برای قطعی فاز یاعدم توالی فاز به کار می رود. رله های کنترل فاز در مدارات الکتریکی صنعتی برای حفاظت از موتورها، ژنراتورها و ترانس های قدرت به کار می روند. در گذشته بهم خوردن تقارن فازها از طریق مدارات کنتاکتوری یا چراغ های آلارم و … مشخص می گردید که قابل استفاده در کلیه تابلوهای برق نبود و در نتیجه نمی توانست کلیه عیوب را تشخیص دهد. درنهایت با ابداع قطعاتی به نام رله کنترل فاز این عیوب در تابلو برق رفع گردید. رله کنترل فاز Zelio اشنایدر با طراحی و ویژگی های منحصر به فرد است. رله های کنترل فاز اشنایدر با کد فنی RM17TG00 جهت کنترل توالی صحیح فازهای L1، L2 و L3 و کنترل قطع یک فاز یا بیشتر کاربرد دارند. این رله از طریق چراغ LED، تشخیص خطا را اعلام می کند. رله مذکور در موارد زیر کاربرد دارد:

کنترل اتصال تجهیزات متحرک و سیار مانند تجهیزات سایت، تجهیزات کشاورزی و کامیون های یخچال دار حمل مواد.
کنترل در مقابل عملکرد معکوس موتور (بالابر، جابه جایی، آسانسور، پله برقی و …)
کنترل منابع سه فاز دارای حساسیت
فرمان به تغییر و سوئیچ نمودن روی منابع برق اضطراری در شرایط غیر عادی

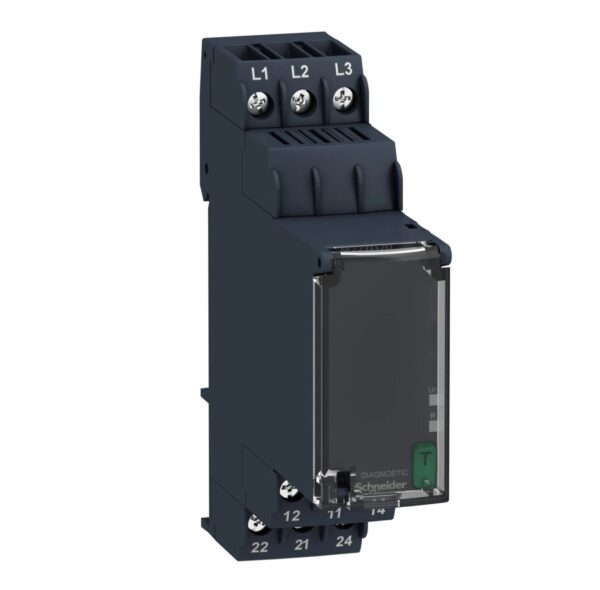

این محصول دارای سه پایه ورودی L1، L2 و L3 است که به ترتیب به سه فاز متوالی شبکه متصل می شوند. ترمینال های 11، 12 و 14ترمینال کنتاکت ها در مدار فرمان هستند. رنج ولتاژ اندازه گیری آن بین 208 تا480 ولت AC است و ولتاژ تغذیه آن در بازۀ 183تا 528 ولت است. رله نام برده در دو رنگ سفید و مشکی به بازار عرضه می شود. یک درپوش پلاستیکی بر روی کالا نصب شده که به صورت لولایی باز و بسته می شود.

1- LED زرد رنگ نشان دهنده موقعیت خروجی رله

2- گیره نصب روی ریل DIN

دیاگرام عملکرد رله کنترل فاز اشنایدر مدل RM17TG00

دیاگرام عملکرد کنترلی این رله در مورد توالی فاز و قطعی فاز به شکل زیر است:

هنگامی که موقعیت توالی فاز و ولتاژ صحیح باشد، به عبارتی ولتاژ بیشتر از 183 ولت باشد، خروجی رله وصل و چراغ LED زرد رنگ روشن است. اگر توالی فاز دچار خطا شود و توالی فاز به هم بخورد و یا قطعی در یک فاز یا بیشتر رخ دهد، رله تشخیص می دهد. در این هنگام رله قطع شده و چراغ LED خاموش می شود. تشخیص قطعی فاز در صورت افت ولتاژ به زیر 100 ولت انجام می پذیرد. همان طور که در شکل مشاهده می شود، هنگامی که عدم توالی فاز رخ دهد پس از زمان تأخیر Tr، خروجی رله قطع می شود و تا زمانی که توالی فاز اصلاح شود رله قطع می ماند.
