شستی فشاري وسيله ای کنترلي است که براي باز و بسته کردن کنتاکت ها به صورت دستي استفاده مي شود. شستي یا پوش باتن از سری وسايلي است که به کنتاکتورها فرمان مي دهد؛ و به دو صورت شستي وصل (استارت) و شستي قطع (استوپ) درمدار استفاده می شود.
شستي استارت در وصل کردن کنتاکتور به کار می رود و زماني که به شستي فشار وارد مي شود، مدار را وصل و با برداشتن فشار مدار را قطع مي کند.
شستي استوپ وسیله ای براي قطع جريان بوبين کنتاکتور است. اين شستي بر خلاف شستي استارت در حالت معمول بسته است و تنها زماني که به آن فشار وارد شود، قطع شده و با برداشتن دست از روي آن بسته مي شود. زمانی که کنتاکتوري با شستی استوپ فرمان می گیرد مدار قطع شده و کنتاکتور با اتصال دوبارۀ جريان برق، وصل نمي شود مگر اين که دوباره جریان به مدار برگردد به عبارت دیگر مدار دوباره استارت شود.

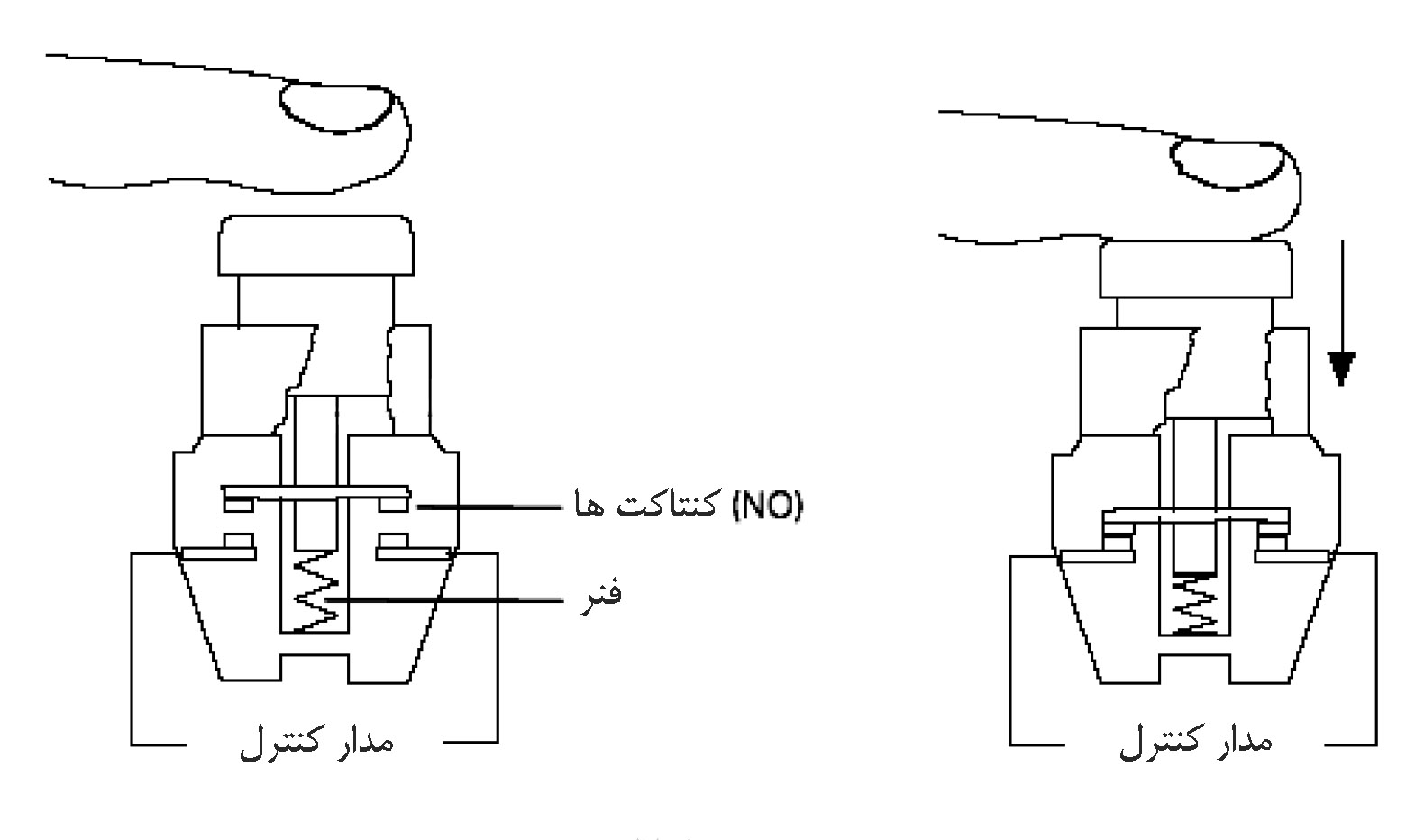

شستي ها طوري ساخته می شوند که وقتی يک شستي در حالت استارت است، براي مدار ديگر می تواند استوپ باشد. شستي هاي فشاري داراي کنتاکت هاي باز (NO) کنتاکت هاي بسته (NC) هستند. در برخی موارد هر دو کنتاکت باز و بسته در یک شستی بکار رفته است. شستي هاي فشاري 22 میلی متری مي تواند حداکثر ۶ مدار را کنترل کند اما شستي هاي فشاري 30 میلی متری در بیشترین حالت ۱۶مدار را کنترل مي کند. ساختمان شستي ها مجموعه ای از پيستون، فنر باز گرداننده و مجموعه کنتاکت ها است. در شکل زیر يک شستي فشاري باز (NO) به تصویر کشیده شده است که در حالت باز هيچ جرياني از آنها عبور نمي کند. زمانی که فشار روي شستي قطع شود پيستون به کمک فنر به موقعيت باز بر مي گردد.

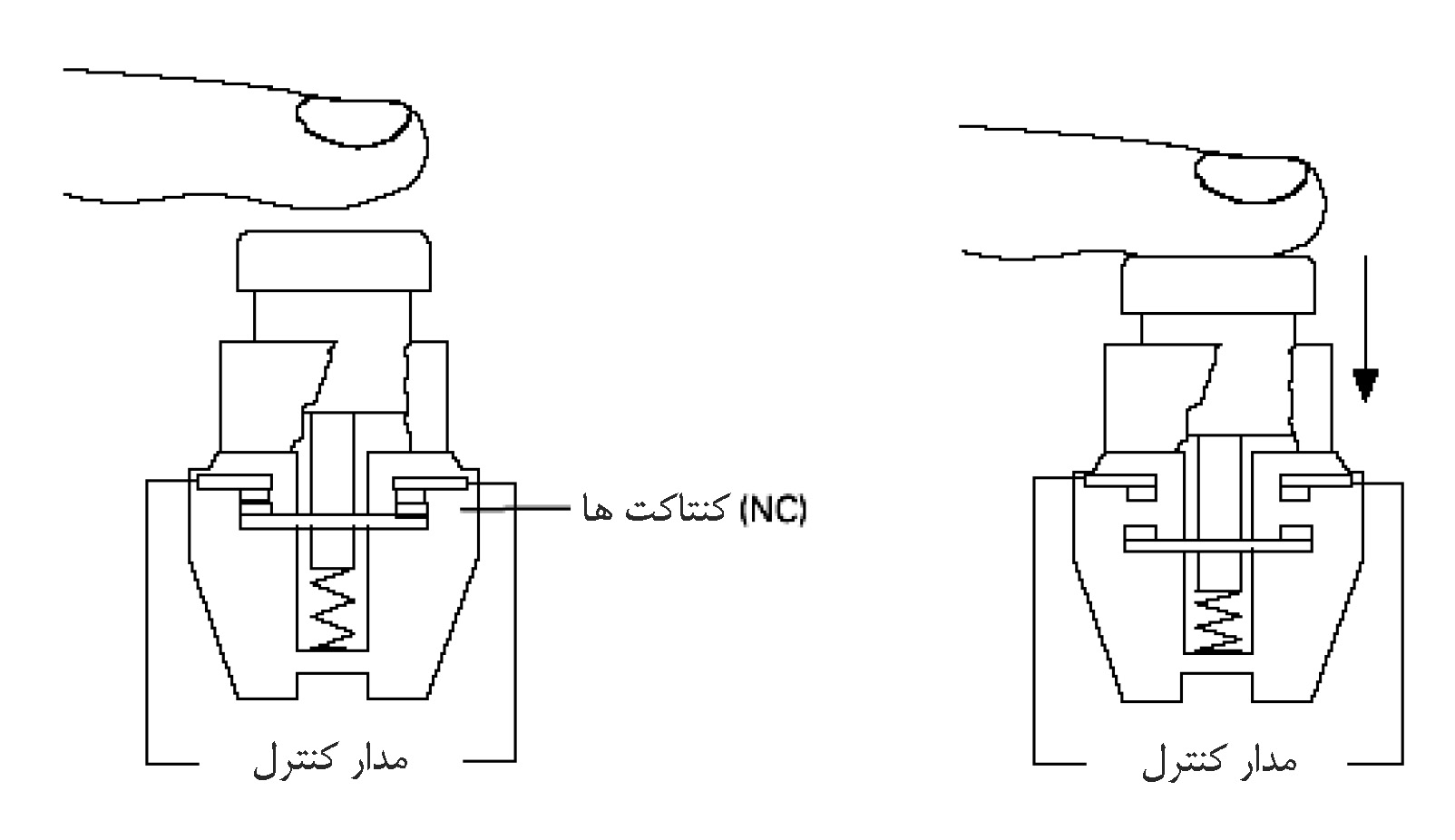

شستي هاي بسته (
NC) مانند شکل زیر، به منظور باز و بسته کردن يک مدار مورد استفاده قرار مي گيرد. کنتاکت ها به صورت عادي بسته بوده و امکان جاری شدن جريان در مدار کنترل وجود دارد. با فشرده شدن شستي کنتاکت ها باز شده و مانع ورود جریان به مدار کنترل می شود. اين نوع شستي ها از نوع اتصال آنی هستند چون کنتاکت ها تا زمانیکه پيستون فشار داده شود باز است.
شستی اشنایدر زرد با کد فنی XB4BA51 فاقد لامپ LED بوده و با مکانیزم برگشت فنری کار می کند. این قطعه مجهز به ترمینال پیچی و یک عدد کنتاکت NO است. جنس بدنه آن از فلز است. پوش باتن اشنایدر این امکان را ارائه می دهد تا در مواقعی که اپراتور نیاز است بی درنگ تصمیمی اتخاذ کند به خوبی عمل کند. این پوش باتن به راحتی در برش های استاندارد با قطر 22 میلی متر و از طریق بست پیچی نصب می شود. طراحی و ظاهر این محصول منحصر به فرد بوده و شناسایی آن در یک نگاه میسر است. خطای سیم کشی اولیه در این تجهیز به ندرت اتفاق می افتد و نیاز به تعمیر و نگهداری آن در مراحل بعدی نیز بسیار کم است. شستی فلزی اشنایدر به دلیل داشتن درجه حفاظت هایIP69 /IP67 /IP66 ، ضد ضربه بوده و در برابر نفوذ گرد و غبار و آب مقاوم است و در محیط های کارگاهی و صنعتی به خوبی عمل می کند.
| فنی | |
| کد فنی | XB4BA51 |
| نام اختصاری | XB4 |
| نوع ولتاژ | 600V |
| تعداد کنتاکتهای کمکی | 1NO |
| نوع عملکرد | بازگشت فنری |
| نوع کلید | پوش باتن |
| ابعاد | |
| قطر | 22 میلی متر |
| خصوصیات ظاهری | |
| جنس بدنه | فلزی |
| رنگ | زرد |
| محیطی | |
| درجه حفاظت بر حسب IP | IP66 |
